喷导电漆

一、导电漆的研究

[提要]如何处理解决无线电波、磁波、光波、太阳黑子对电子仪器仪表等电子产品的干扰及对人体的危害。

[关键词]：导电漆能屏蔽电磁波干扰。

二、产品作用介绍

（1）在电子工业高速发展的今天，随着高分子材料的不断开发和塑料成型技术的迅猛发展，工程塑料以其特别的优点在电子工业中倍受青睐。由于塑料对电磁波无屏蔽作用，电磁波干扰的危害日益显著。仅以西欧电子工业为例，每年因静电造成的损失高达几百亿美元以上。因此，众多国家十分重视电磁波屏蔽导电材料的研究与开发。近年来我国的电子电讯、无线电通讯同世界各国同步发展，而且数量在不断巨增。

 1、电子仪器在使用过程中，接收电波、磁波及光波，受到外界污染、干扰，强大的电磁波污染必然导致无任何屏蔽保护的电子、电讯、仪器仪表设备在使用过程中出现误操作、功能串换、杂音、图象杂乱、电波障碍、通讯干扰、机密信息泄露等多种现象，飞机在遇到强大的电磁波干扰而导致产生机体颠簸。在电子工业迅猛发展的同时，出现了新的技术攻关难题。

 2、电磁波对人体的危害：移动通讯及其它电子产品在使用过程中如不解决和处理接收电磁波后的屏蔽问题，将会直接影响人体健康。德国科学家以前就正式宣布过，使用移动电话时产生的强大辐射，如经过无屏蔽处理，会被人体组织所吸收，久而久之，并演变成癌症;而奥科学家发现了手机致癌的关键证据:电子产品如果不屏蔽，人体接收后将起到危害作用。

（2）电磁波对人体的危害、电子仪器的干扰及处理办法

    奥科学家发现了达不到屏蔽电磁波的手机病变证据，原因是电磁波屏蔽效果达不到人体接受的分贝

而造成的，解放军304医院发现少见的脑胶，神经科专家认为是长期使用高频率手机有关。以上种种信息

从不同角度证明:达不到屏蔽效果，对电子、仪器、人体有着十分的关系。

    运利科技公司自主开发的YL系列电磁波屏蔽导电涂料能解决处理上述问题，让使用者达到安全健康要求。

（3）产品施工配比及使用标准:

 1、成品粘度(4号杯25℃):大于30S。

 2、施工粘度(4号杯25℃):16-20S。

 3、纯银导电漆施工比例为导电漆:专用稀料= 1：1   ；其它银铜、纯铜系列产品施工比例为导电漆:专用稀料=2：1左右.

 4、表干时间:25℃10分钟。

 5、实干时间:60℃恒温烘干30-40分钟取出测电阻。

 6、附着力:2级(划格法)。

 7、电阻:0.02-2Ω/cm□，屏蔽值:30--85dB。

 8、适用频率（高低频段全部适用）:高频达18GHz，低频达10--25kHz。

 9、干扰磁场屏率范围25Hz-100kHz有计量测试网络电磁兼容测试站测试通过。

(4)涂装加工工艺及产品的先进性

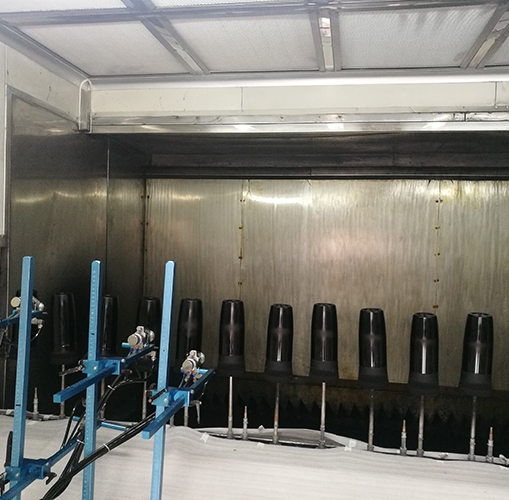

  a、将被涂加工工件表面用无水乙醇清洗干净后凉干，用专用稀释剂调正粘度(25℃时16--20秒，涂-4杯)，充分搅拌均匀后加入喷枪，使用带搅拌的喷桶一边搅拌一边施工，防止金属粒子沉降，影响导电涂料的施工性能和涂层表面的导电性能及导电涂料物理性能等，将导电涂料的工作粘度控制在25℃时16--20秒，不仅有较好的施工性能，而对导电涂料的物理性能、导电性能也会很好。

  b、喷枪压力调节到2-6公斤/平方厘米的压力下喷涂为佳，喷嘴与工件的距离保持15-25厘米，往复喷2-3次，如手机要喷四次，然后进行固化处理，一般情况下，涂层在10-30微米左右(根据型号不同可调整)。

  c、喷好的工件需要在无尘常温的室内静置10分钟左右，将内层溶剂挥发，用指触法测，可达到表干。然后把喷好的工件送入烘箱，在60℃条件下烘烤30-40分钟，涂层的电磁性能在24小时后测试是标准的。

  d、导电涂料施工粘度要合适，粘度高涂料消耗量相对较大，涂层的导电性能会相应提高;粘度低，金属粒子沉降速度快，影响表面导电性能，其它指标也会受到影响。因此，施工粘度决定产品性能，操作者需要重视。

  e、本系列产品的先进性:一般厂家做的产品无论是进口还是国产都只能在ABS上使用，而杭州运利科技有限公司所生产的产品可适应于:各种塑料基材、不饱和树脂、玻璃钢、黑色金属、有色金属包括竹材、木材、水泥、屏蔽机房均能使用，而且能起到良好的屏蔽效果，在国际上属于领先产品。
